MDF卡接式音频总配线架 原理、优势与选型指南

在通信网络与专业音频系统的布线工程中，MDF（Main Distribution Frame，总配线架）扮演着中枢神经的角色。其中，卡接式音频总配线架凭借其独特的连接方式和稳定的传输性能，成为语音通信、广播系统及专业音频工程中的常见选择。本文将深入解析MDF卡接式音频总配线架的定义、工作原理、核心优势以及选型要点，帮助读者全面了解这一关键设备。

一、什么是MDF卡接式音频总配线架？

MDF（总配线架）是电话局或大型企业通信机房中用于连接外部线路与内部交换设备的配线装置。而“卡接式”指的是采用卡接（Krone或类似IDC—绝缘位移连接）技术的配线架，其端子通过卡刀将导线压入金属槽内，刺破绝缘层实现气密性连接。当应用于音频（通常指语音频带300-3400Hz或专业音频20Hz-20kHz）时，这类配线架被称为卡接式音频总配线架，专门用于音频信号的集中分配、跳线和故障隔离。

简而言之，它是一种以卡接模块为核心，用于管理多路音频线路的中央配线设备。

二、工作原理与结构特点

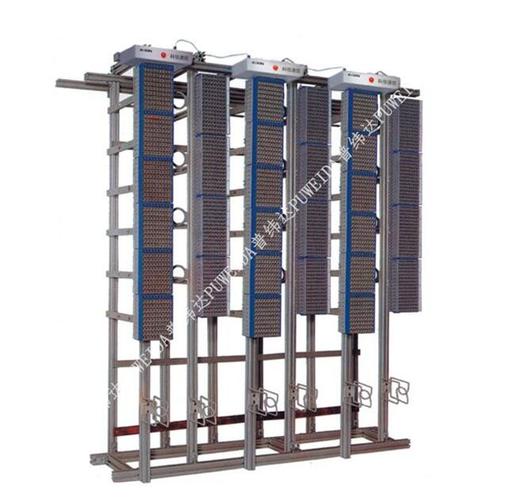

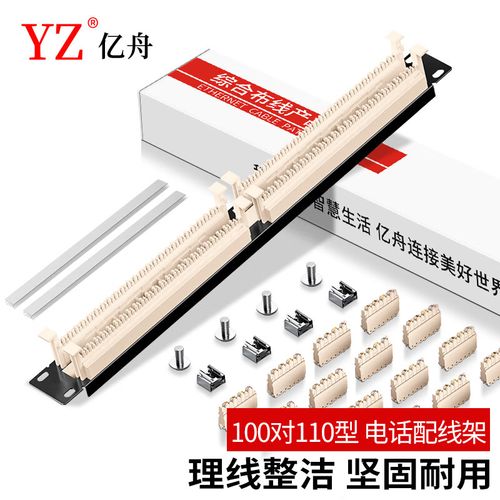

卡接式音频总配线架通常由机架、卡接模块（如10对或20对模块）、背板、跳线环及标识系统组成。其工作过程如下：

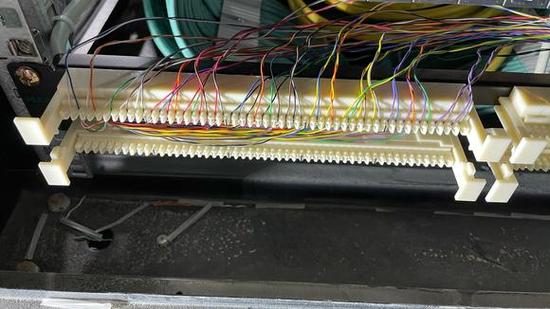

1. 线路端接：外部音频电缆（如程控交换机用户线、广播总线）的线对通过卡接工具压入模块的IDC端子，端子内的弹性金属片刺破导线绝缘层，与铜芯紧密接触，形成可靠电气连接。
2. 跳线连接：通过跳线（通常为双绞线）在模块的不同端子之间插拔或卡接，实现信号的交叉连接、分配或隔离。
3. 测试与维护：每个模块通常配有测试孔或断开点，便于在不影响其他线路的情况下插入测试仪或断开单路音频。

相比焊接或绕接式配线架，卡接式连接无需剥线、焊接，操作快捷，且接触电阻小、抗振动、耐腐蚀。

三、核心优势

1. 高密度与灵活性：单模块可端接10对、20对甚至更多线对，机架内可密集安装，节省机房空间；跳线改接方便，支持快速调整音频路由。
2. 可靠性与稳定性：气密性连接避免了氧化和松动，音频信号衰减小，串音防卫度高，适合长期稳定运行的广播、调度系统。
3. 易维护与扩展：模块化设计允许逐块更换，故障排查时可通过测试孔快速定位；扩容时仅需增加模块。
4. 标准化与兼容性：遵循YD/T 694等通信行业标准，与主流卡接工具、跳线兼容。

四、典型应用场景

• 电信语音配线：程控交换机与用户线路之间的总配线。
• 专业音频系统：剧场、体育场馆、会议中心的音频信号分配与跳线管理。
• 广播与背景音乐：分区广播、紧急广播系统的线路集中配线。
• 调度与指挥中心：语音调度台、无线集群系统的音频接口配线。

五、选型与使用注意事项

选择MDF卡接式音频总配线架时，需关注以下几点：

• 电气性能：接触电阻、绝缘电阻、耐压及串音指标需满足音频传输要求（如串音衰减≥70dB）。
• 模块类型：根据线缆直径和材质选择卡接模块，常见有适用0.4-0.6mm铜缆的IDC端子。
• 机架结构：包括19英寸标准机柜或开放式机架，考虑走线空间、防尘及 grounding（接地）措施。
• 防护与标识：选择带防尘盖、清晰标识条的模块，便于维护。
• 施工工具：务必使用专用卡接工具，保证压接质量，避免损伤端子。

六、

MDF卡接式音频总配线架，虽不起眼于设备前端，却是音频通信网络稳定运行的坚实基石。它以卡接技术的便捷性与可靠性，为语音及专业音频信号的集中管理提供了高效方案。在设计和施工中，合理选型与规范操作，将大幅提升系统可维护性与使用寿命。对于通信工程师和音频系统集成商而言，深入理解这一设备，是构建高质量音频配线系统的重要一步。
